電気泳動ゲル専用イメージスキャナ　GELSCAN | 製品案内

GELSANたんぱく質やDNA電気泳動ゲルの蛍光イメージャー。

防滴加工を施し、濡れたままのゲルをガラスの上に直接載せることが可能です。照明ムラが無く、たんぱく質やDNA電気泳動ゲルの定量にピッタリです。

応用事例

| タンパク質分析 | 植物の品種改良 | DNAの確認　・・・など

GELシリーズ製品一覧

GELSCAN-4(可視モデル)

基本仕様特長モデル名・オプションカタログ資料請求最新TWAIN

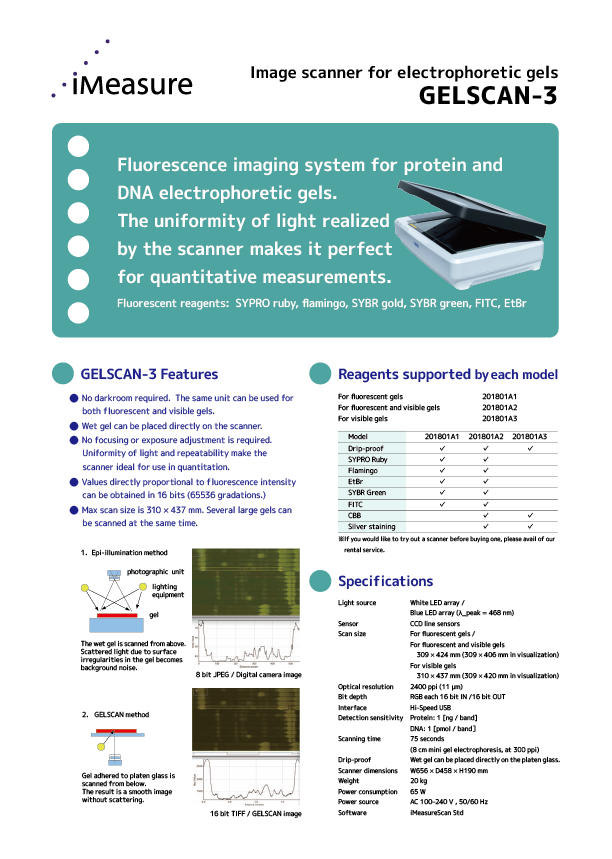

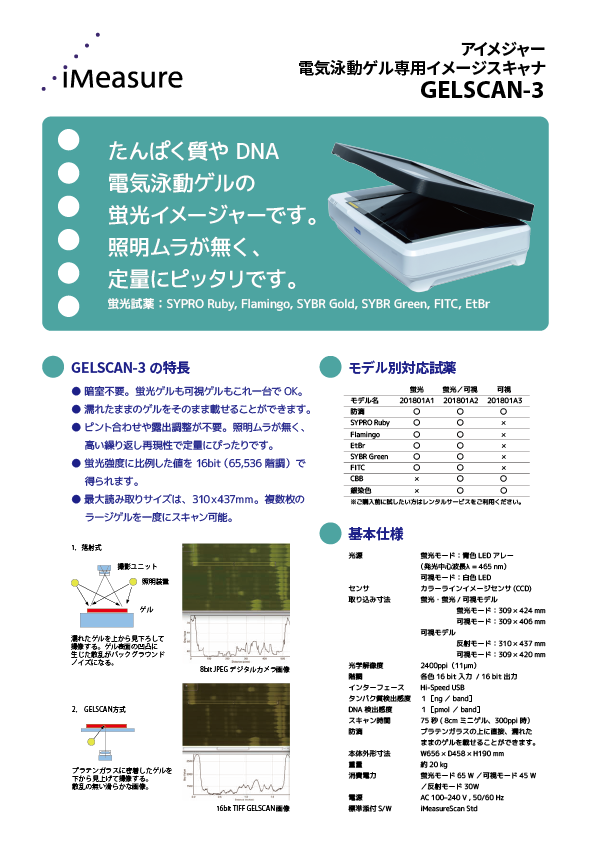

GELSCAN-3(蛍光, 蛍光・可視モデル)

基本仕様取扱説明書特長モデル名・オプションカタログ資料請求レンタルサービス最新TWAIN
GELSCAN-2【販売終了】

【販売期間】
2014年11月～2018年3月

取扱説明書最新TWAIN
GELSCAN【販売終了】

【販売期間】
2007年12月～2014年10月

最新TWAIN

基本仕様

形式	卓上型フラットベッドイメージスキャナ
走査方式	読み取りヘッド移動型原稿固定読み取り
光源	蛍光モード：青色LEDアレー（λ=465nm、半値幅20nm) 可視モード：白色LED
タンパク質検出感度	1［ng／band］ (光学解像度 300ppi時)
センサ	CCDラインセンサ
取り込み寸法	GELSCAN-3　蛍光モデル(201801A1) ：蛍光モード　309x424mm GELSCAN-3　蛍光・可視モデル(201801A2) ：蛍光モード　309x424mm、可視モード　309x406mm GELSCAN-4　可視モデル(202410A3) ：反射モード　310x437mm、可視モード　309x420mm
光学解像度	94.5 pixel/mm。11μm。2400ppi
スキャン時間	75秒( 8cmミニゲル、300ppi時）
読み取り階調	各色 16bit 入力/ 16bit 出力（65,536 階調）
インターフェース	Hi-Speed USB
本体外形寸法	W656xD458xH190mm
消費電力	蛍光モード：65W 可視モード：45W 反射モード：30W
電源	AC100-240V,50/60Hz
重量	約20kg
防滴	あり
ソフトウェア	iMeasureScan Std
対応OS	GELSCAN-3：最新TWAINをご覧下さい GELSCAN-4：最新TWAINをご覧下さい

MODELモデル名

製品名／型番	モデル名	機能	対応原稿（反射）	対応原稿（透過）	対応蛍光試薬・染色試薬
GELSCAN-3	201801A1	蛍光	蛍光ゲル	✕	SYPRO Ruby・Flamingo・EtBr・SYBR Green・FITC ※別売オプションの可視光ユニットを取り付けることで透過原稿（CBB・銀染色）のスキャンも可能です。
GELSCAN-3	201801A2	蛍光・可視	蛍光ゲル	可視ゲル（モノクロ）	SYPRO Ruby・Flamingo・EtBr・SYBR Green・FITC・CBB、銀染色
GELSCAN-4	202410A3	可視	反射原稿	フィルム可視ゲル（フルカラー）	CBB、銀染色 ※防滴仕様のフルカラーイメージスキャナ

※GELSCAN本体と駆動ソフトウェアiMeasureScan Std(Windows 10/11, 32bit/64bit 対応)が標準添付品となります。

※価格、納期はお問い合わせください。

OPTIONオプション・カスタマイズ

	製品名	内容	納期
カスタマイズ	励起・蛍光波長のカスタマイズ	ご注文を頂く際に、光源の中心波長を選択可能です。	別途相談。
オプション	可視光ユニットモデル名：DSA3FLU1GELV	蛍光モデルに取り付けることで透過原稿（CBB・銀染色）のスキャンが可能です。 ※蛍光・可視（201801A2）モデルには標準添付されております。	注文を頂いてから10週間以内。
オプション	専用キャリングケース型番：IR6KCC	アルミフレーム+FRP製。外寸：約58x77x25cm	注文を頂いてから8週間以内。

特長

01タンパク質やDNA電気泳動ゲル専用イメージャー

たんぱく質やDNA電気泳動ゲルの蛍光イメージャーです。防滴加工を施し、濡れたままのゲルをガラスの上に直接載せることが可能です。
・蛍光染色(タンパク質)：SYPRO Ruby, Flamingo（検証済み)
・Lumitein蛍光染色(DNA)：SYBR Green, EtBr, FITC, SYBR Gold（検証済み)
・可視染色：CBB，銀染色。

02国産イメージスキャナエンジン

安心の国産イメージスキャナエンジン（EPSON製）を改造しています。

03メンテナンスフリー

光源がLEDなのでメンテナンスフリー。消耗品がなく長期に渡ってお使いいただけます。

0416bitA/D(65536階調)搭載

16bitA/D(65536階調)搭載。16bit、TIFF画像出力を標準装備しています。ImageJなどのフリーソフトウェア他、各社泳動解析ソフトに対応。

05最大取込寸法310x437mm

最大取込寸法は、310x437mm。複数枚のゲルを載せて一度にスキャンできます。

06タンパク質検出レンジ3ケタ以上

タンパク質検出レンジ3ケタ以上の高精度でリニアリティな検出が可能です。

07タンパク質検出感度：1［ng／band］

蛍光試薬(SYPRO Ruby)でのタンパク質検出感度：1［ng／band］。蛍光試薬(FITC)でのDNA検出感度実績：1［ピコモル］。 ※25mer ssDNA (25塩基の単鎖DNA）に『3'末端FITC修飾』。

08アイメジャーだけの技術を搭載

セイコーエプソン社の最高峰の国産スキャナエンジンをカスタマイズ＆チューニングしました。
【チューニング内容】
■ センサの露出時間を一般イメージスキャナの16倍に延ばし、スキャンします。
■ アナログ段階で画素加算（ビニング技術）を行います。たとえばゲルの標準的なスキャン解像度300ppi(85μm)にて、6画素の加算処理を実施しています。
■ LEDの光を光学部品により1ラインに集光します。これら技術を組み合わせることで、市販のイメージスキャナの捕らえる光量と比較して、約500分の1の暗い蛍光を検出します。
■ iMeasureScan Stdにより、光学濃度の計測が可能となる16bitデータを出力。タンパク質やDNAの定量が可能となります。
■ 可視モード（CBB,銀染用）では、検出限界域（低濃度）のノイズを格段に低減。
■ 従来機種(GELSCAN)と較べ、LED 光源の光量を約２倍にしました。スキャン速度は、ほぼ同等としてその分の余裕を検出感度の向上に割り当てました。
■ 従来機種(GELSCAN)と比べ、シェーディング補正方法を改善しました。その結果、パターンノイズ起因のスジ状ノイズが改善されました。

SAMPLEDNA の確認・タンパク質の二次元電気泳動像

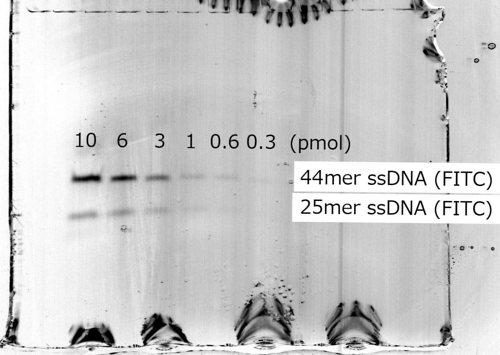

DNA『3'末端修飾』FITC

サンプル画像

【スキャン条件】
電気泳動ゲル専用蛍光イメージスキャナGELSCAN
解像度：300ppi (pixel per inch, 85μm）
イメージタイプ：16bitグレースケール
【対象】
44塩基単鎖DNA・25塩基単鎖DNA
濃度：10, 6, 3, 1, 0.6, 0.3 [pmol]
3'末端FITC修飾
【実験資料】
『DNAにおけるFITC蛍光試薬を用いた検量線の作成』

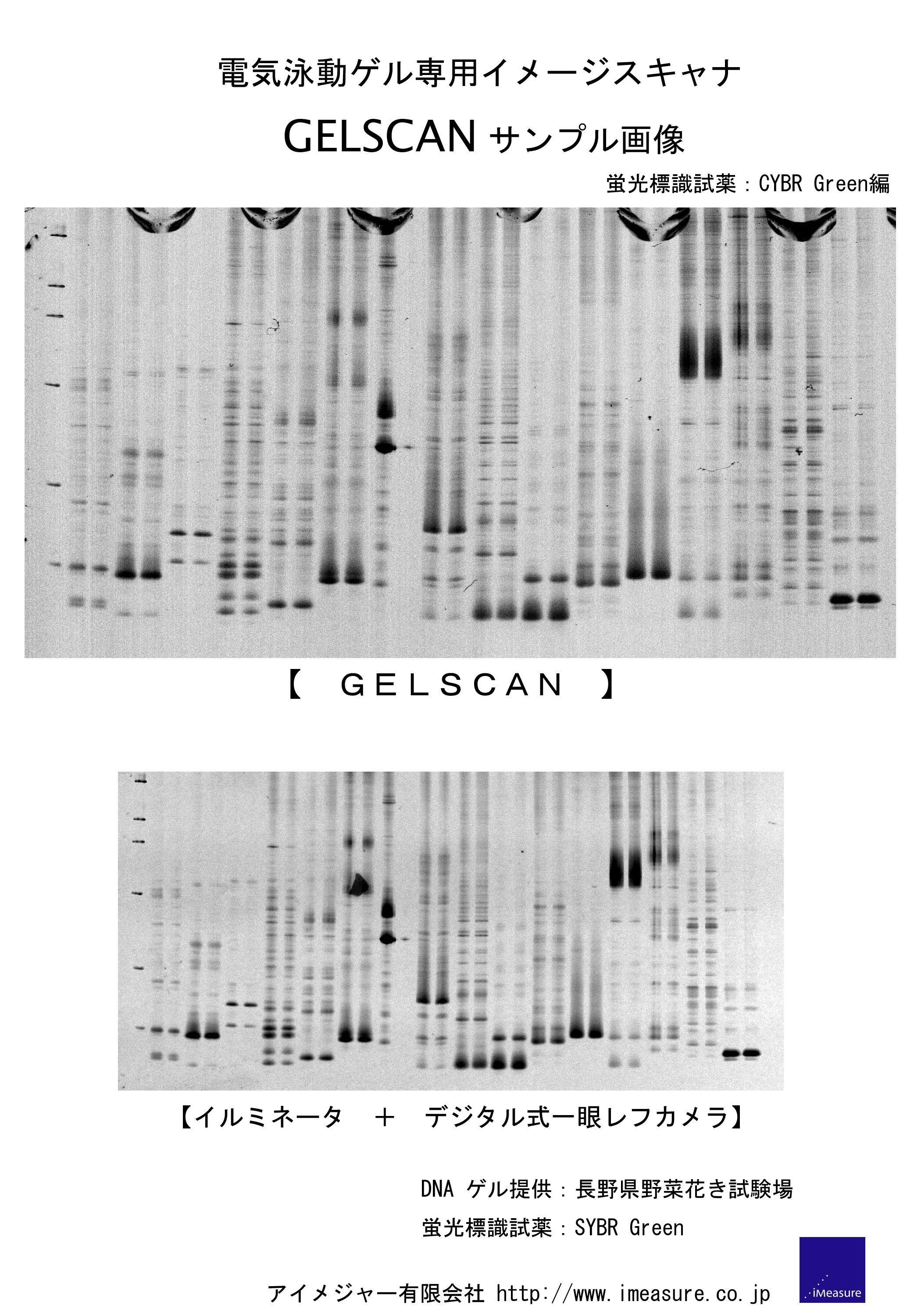

DNA蛍光染色：SYBR Green

GELSCANによるSYBR Green画像

イルミネータ＋デジタルスチルカメラ方式による画像

【スキャン条件】
スキャン時間:63秒
解像度：300ppi (pixel per inch, 85μm）
イメージタイプ：16bit Greenチャンネル (Photoshopにてレベル補正実施）
【試料＆資料提供】
長野県野菜花き試験場
DNA蛍光染色：EtBr

GELSCANによるEtBr画像

[イルミネータ+ポラロイドカメラ]方式 vs GELSCAN
【試料＆資料提供】
長野県野菜花き試験場
DNA蛍光染色：SYBR Gold

SYBR Gold 画像48bitColor

SYBR Gold 画像GrayScale反転(Green)

【スキャン条件】
ゲル寸法：265 x 435mm(ゲル2枚)
スキャン時間:約7分
解像度：300ppi,
イメージタイプ：48bitColor (1600万画素)
ImageJにて画像処理を実施
タンパク質蛍光染色：Flamingo

検出下限比較画像

BIO-RAD Molecular Imager FX vs GELSCAN
タンパク質蛍光染色：SYPRO Ruby

二次元電気泳動の比較画像

比較画像

3D表示による比較画像（1）

3D表示による比較画像（2）

電気泳動ゲルの蛍光イメージャー画像比較

【実験資料】
『SYPRO Ruby検量線の作成』
